汞灯UV解胶机

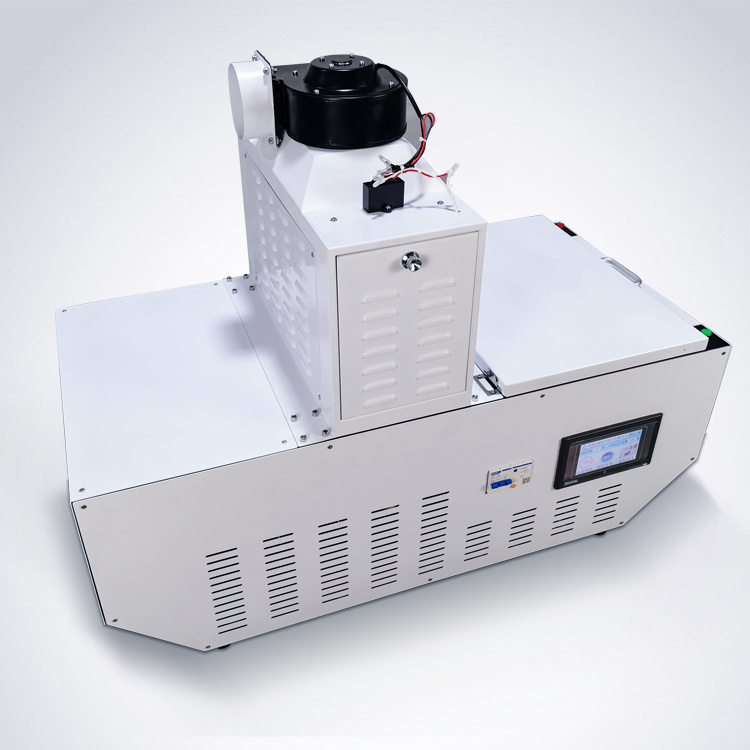

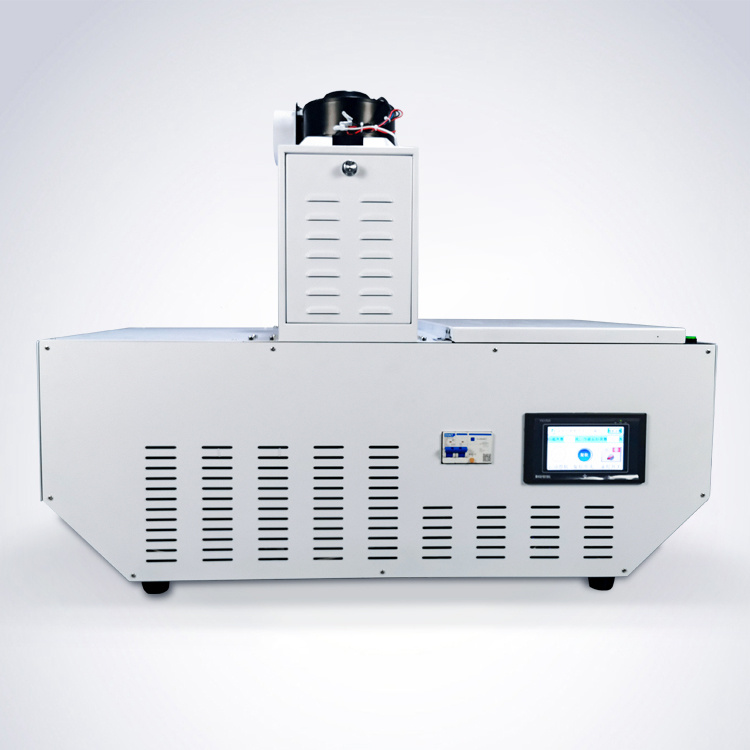

汞灯UV解胶机 8寸解胶机 半导体芯片领域解胶用途 聚德伟业专业生产汞灯UV解胶机 支持定制各种尺寸汞灯解胶机

所属分类

产品中心

UV解胶机

联系我们
  • 产品描述
  • 汞灯UV解胶机 8寸解胶机 半导体芯片领域解胶用途 聚德伟业专业生产汞灯UV解胶机 支持定制各种尺寸汞灯解胶机

    汞灯解胶机汞灯UV解胶机8寸汞灯解胶机UV解胶机

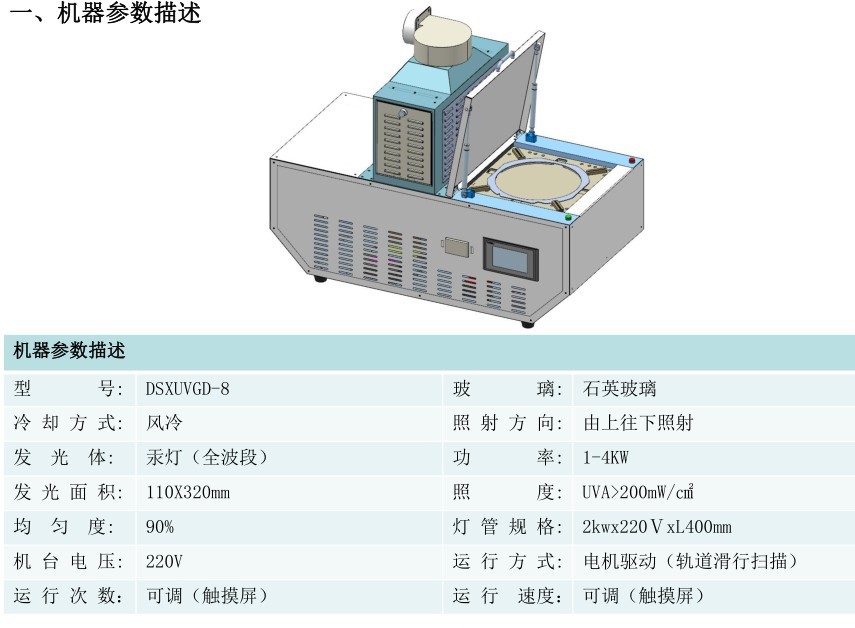

    参数


    型 号: DSXUVGD-8

    玻 璃: 石英玻璃
    冷 却 方 式: 风冷

    照 射 方 向: 由上往下照射
    发 光 体: 汞灯(全波段)

    功 率: 1-4KW
    发 光 面 积: 110X320mm

    照 度: UVA>200mW/㎠
    均 匀 度: 90%

    灯 管 规 格: 2kwx220ⅤxL400mm
    机 台 电 压: 220V

    运 行 方 式: 电机驱动(轨道滑行扫描)
    运 行 次 数: 可调(触摸屏)

    运 行 速度: 可调(触摸屏)

    汞灯解胶机

    什么是UV解胶机?

    在半导体芯片生产工艺中,芯片划片之前,要将晶圆片用划片胶膜固定在框架上,在划片工艺完成后,用UV光对固定胶膜进行照射使UV胶膜粘性固化硬化,以降低划片固定膜的粘性,以便后续封装工序的顺利生产。换句话讲,UV胶带具有很强的粘合强度在晶片研磨工艺或晶片切割工艺期间,胶带牢固地粘住晶片。当紫外线照射时,粘合强度变低。因此,在紫外线照射后晶圆或芯片很容易从粘胶带上面剥离脱落。UV解胶机解决了晶圆、玻璃和陶瓷切割工艺的解胶工序,适用行业目前不仅局限于半导体封装行业,还适用于光学镜头、LEDIC、半导体、集成电路板、移动硬盘等半导体材料UV膜脱胶使用。现有技术中的UV解胶机多采用UV汞灯,而本身具有高热量排放的汞灯光源容易对热敏感材料照成损坏,且效率低,质量标准难以准确把控,不适合芯片等高精密 器件的照射。深圳市德胜兴电子有限公司采用的环境友好型低温LED UV光源解胶机,轻易完成UV 脱膜工艺,且不损伤晶圆,极大满足生产需求。



    UV解胶机用途:适用于光学镜头、LEDIC、半导体、集成电路板、移动硬盘等半导体材料,玻璃滤光片等UV膜脱胶,UV胶带脱胶使用。

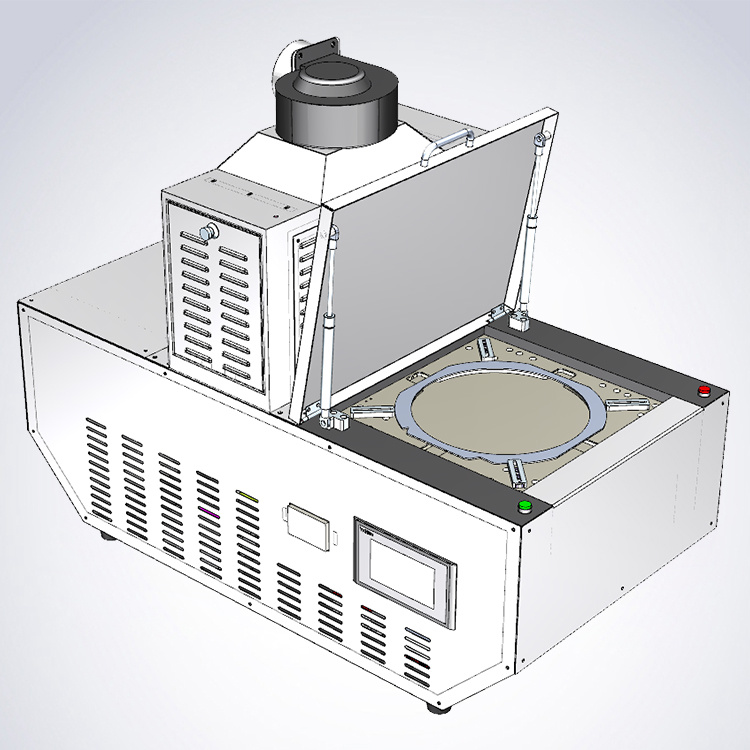

    汞灯UV解胶机特点:
     1) 桌面式,链条传动方式
     2) 时间和亮度可调,触屏操作,简单方便

     3)可兼容,大尺寸铁环可兼容小尺寸

        4)解胶均匀

        5)解胶速度快,几秒就可以解胶
